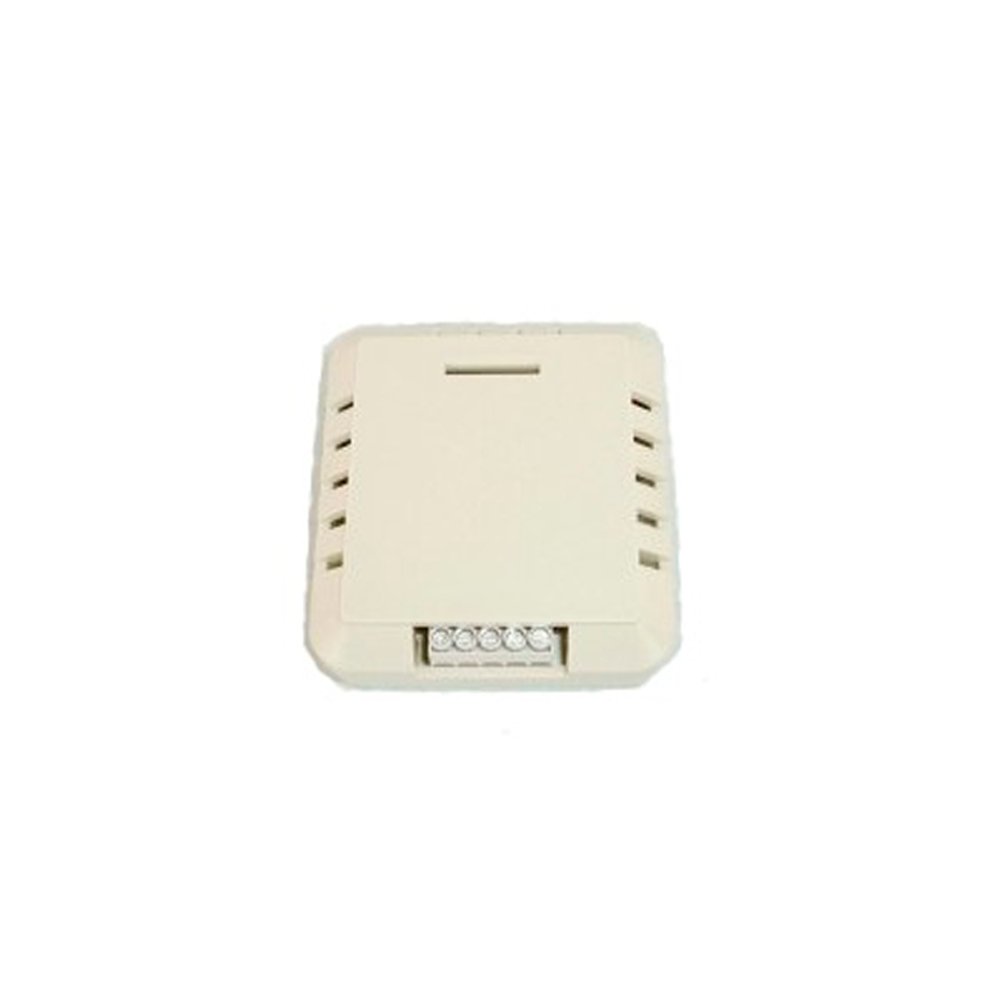

Датчик табачного дыма

Принцип работы

Основой датчика табачного дыма является металлооксидный газовый сенсор, изготавливаемый по современной микроэлектронной технологии, что обусловливает его относительно невысокую стоимость, а также высокие технические и эксплуатационные характеристики.
В основе работы газового сенсора лежит принцип изменения поверхностной электропроводности полупроводниковой пленки оксида олова (SnO2) вследствие адсорбции контролируемого газа на ее поверхности. Селективные свойства сенсора обеспечиваются применением легирующих добавок в материал полупроводниковой пленки. Для увеличения скорости необходимой реакции чувствительный элемент сенсора нагревается до 400 град.
В процессе работы происходит расходование и испарение чувствительного слоя, вследствие чего сенсор имеет ограниченный срок службы от 3 до 5 лет в зависимости от условий эксплуатации.
Срок службы электронной части датчиков AR01-12 в отличие от газового сенсора составляет более 10 лет. Применение принципа сменных газовых сенсоров обеспечивает удобство технического обслуживания оборудования при эксплуатации. По истечении срока службы газового сенсора, нет необходимости отключать датчик и проводить замену сенсора, достаточно заменить газовый сенсор находящегося в эксплуатации датчика на новый и провести настройку и проверку работоспособности.
Чувствительность газового сенсора является не селективной, т.е. газовый сенсор не регистрирует концентрацию отдельного газа, а оценивает наличие смеси газов, характерных для табачного дыма. По этой причине невозможно задание концентрации контролируемых газов в численном виде. Порог загрязнения, при котором необходимо проводить проветривание помещения, каждым человеком воспринимается субъективно. В силу этого факта в датчик введена функция регулирования порогового уровня.

Датчик применяется для анализа качества воздуха по одному перестраиваемому пороговому уровню. При обнаружении сигаретного дыма датчик замыкает выходной нормально-разомкнутый (НР) изолированный («сухой») контакт оптореле с нагрузкой 60В, 1А.
Датчик анализирует непосредственное присутствие в воздухе смеси газообразных продуктов горения сигареты, таких как водород, угарный газ СО и углекислый газ СО2.
